Corel Xara 2.0



Инструмент Freehand


Последний инструмент построения контуров предназначен для свободного рисования и используется в основном при наличии графического планшета. Однако и при работе мышью он может пригодиться для создания кривых линий или штрихов.

Клавиатурное сокращение для инструмента freenanfl — <f.5>. ныоерите этот инструмент (курсор имеет вид карандаша, см. рис. 3.2) и, нажав левую кнопку мыши, перемещайте инструмент по странице. Эффект аналогичен рисованию карандашом на бумаге: на экране появляется линия, повторяющая движения вашей рукн (рис. 3.24, а). Отпустите кнопку мыши — контур завершен. Единственный параметр этого инструмента на панели свойств — упрощение, или сглаживание контура\(рис. 3.24, б и в).

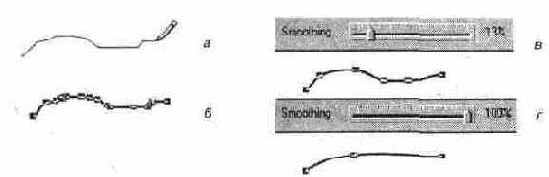

Рис. 3.24.

Рисование контура инструментом Freehand (а, б)

и последующее сглаживание (в, г)

После того как контур создан, вы можете передвинуть бегунок Smoothing, добиваясь нужной гладкости. Эта возможность очень полезна, поскольку при рисовании таким грубым манипулятором, как мышь, линия почти наверняка получится корявой. "Степень корявости" может быть уменьшена одним движением, в результате получается элегантно изогнутый штрих (ср. на рис. 3.24 варианты а и г). От инструмента Freehand легко перейти к основному инструменту редактирования контуров Shape Editor по команде контекстного меню (курсор при этом должен быть установлен на узле контура). Также контекстное меню дает возможность удалить узел и разорвать контур.

Этот инструмент имеет замечательное свойство, иллюстрируемое рис. 3.25 — им можно изменять контуры объектов, построенных любым инструментом рисования.

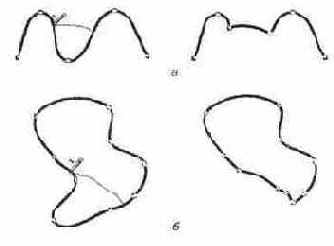

Рис. 3.25.

Редактирование открытого (а) и замкнутого (б) контура инструментом Freehand

Ьсли подвести курсор инструмента Freehand к контуру выделенного объекта, он примет вид карандаша с изогнутой линией. Щелчок на точке контура даст начало линии, представляющей собой новую редакцию выделенного контура. Проведите линию должным образом, и закончите ее снова на точке первоначального контура (курсор снова превратится в карандаш с изогнутой линией). Часть контура, ограниченная этими точками, будет заменена новой линией. Если редактирование проводилось для замкнутой фигуры, его можно расценивать как разрезание фигуры линией произвольной формы.

Таким образом, можно очень легко исправлять незамкнутые контуры и отрезать от фигур кусочки любой формы.

Все контуры вне зависимости от того, каким инструментом они построены, абсолютно равноправны. Приемы построения и редактирования контуров — основной навык при работе с объектными программами, поэтому мы обсудили их так подробно. Овладев этими приемами, вы сможете создавать сколь угодно сложные композиции.
