Разрезание
Эта операция совмещает в себе две: пересечение и вычитание. После выбора команды Slice shapes из подменю команды Combine shapes CorelXARA находит их пересечение. Затем производится вычитание верхней фигуры (или группы) из нижней, и верхняя удаляется. В результате нижняя фигура разрезается на две части. Одна из них представляет собой область пересечения с верхней фигурой, а другая — оставшуюся (рис. 6.23). Разрезанная фигура остается на своем месте в стопке объектов и слоев. Если разрезать несколько накладывающихся объектов, по линиям пересечения верхней и нижней фигуры разрезаются все остальные, образуя столько групп, на сколько частей разрезана нижняя фигура.

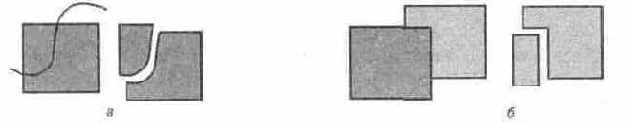

Рис. 6.23.
Разрезание: для замкнутого и незамкнутого (а) и для двух замкнутых контуров (б)
Операция разрезания работает и для незамкнутых контуров. Разрезание с участием двух незамкнутых контуров приводит к разбиению нижнего контура в точках пересечения с верхним. Верхний контур при этом удаляется. Если в разрезании заняты замкнутый и незамкнутый контуры, то результат также зависит от того, какой из них находится выше. Расположенный выше незамкнутый контур становится линией разреза и удаляется. Находящаяся выше замкнутая фигура разбивает контур в местах его пересечения со своей границей.

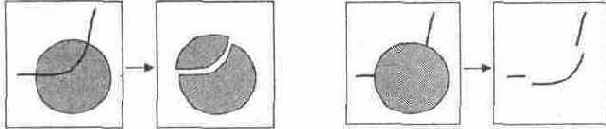

Рис. 6.24.
Разрезание для замкнутого и незамкнутого контуров
Любопытной альтернативой команде разрезания является использование других операций с применением незамкнутых контуров. Так, например, проведя поверх замкнутой фигуры линию разреза с помощью инструментов Pen или Shape и выполнив операцию вычитания, вы разрежете фигуру на два субконтура. Для того чтобы ими можно было управлять отдельно, необходимо разделить субконтуры командой Break shapes.
