Треппинг в CorelXARA
В CorelXARA вы не встретите такого термина, как треппинг (trapping). Эти функции замаскированы словами "печать обводок с наложением (Overprint Line). Тем не менее, мы их рассмотрим именно с точки зрения треппинга.
Поскольку треппинг в CorelXARA осуществляется посредством обводок, рассмотрим его на следующем примере. На рис. 11.23, а изображен красный круг на голубом фоне. Красный цвет состоит из смеси желтого и пурпурного триадных цветов, а голубой сам по себе является триадным цветом. Смещение, например, голубой формы в процессе печати приведет к ситуации, изображенной на рис. 11.23, б. Чтобы избежать этого, необходимо уменьшить диаметр выворотки под круг на голубой форме или увеличить диаметр круга на красной и желтой. Первый случай будет соответствовать внутреннему треппингу, последний — внешнему. В результате треппинга граничная область круга станет печататься поверх фона, что замаскирует неточности приводки.

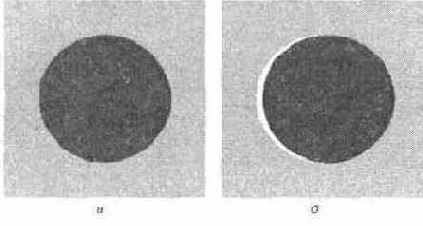

Рис.11.23.
Погрешности приводки форм: рисунок (а);
отпечаток (б)
Назначим красному кругу голубую обводку. После этого присвоим ей атрибут печати с наложением с помощью команды Utilities\Imagesetting\Overprint Line. Теперь обводка будет печататься поверх круга и фона вдоль границы объектов. Та часть обводки, которая располагается над фоном, не внесет в формы никаких изменений. Другая ее часть, которая заходит на круг, создаст по его краям полоску нового цвета. На голубой форме вы обнаружите искомое уменьшение диаметра выворотки под красный круг. Таким образом осуществлен внутренний треппинг красного круга на голубом фоне. Величина треппинга равна половине ширины обводки, печатаемой с наложением. Эта величина зависит от линиатуры печати примерно так, как это показано в табл. 11.1. Точное значение вам следует выяснить непосредственно в типофафии, поскольку оно напрямую зависит от класса и возраста используемой там техники. Нетрудно догадаться, что можно аналогичным образом проделать и внешний треппинг этого объекта. Достаточно изменить цвет обводки на красный. Как мы уже отмечали в теоретическом разделе, посвященном треппингу, лучше изменять размер более светлого объекта. В нашем случае более светлым является фон, и поэтому предпочтительнее использование внутреннего треппинга. Цветоделенные формы с внутренним и внешним треппингом для приведенного примера изображены на рис. 11.24.

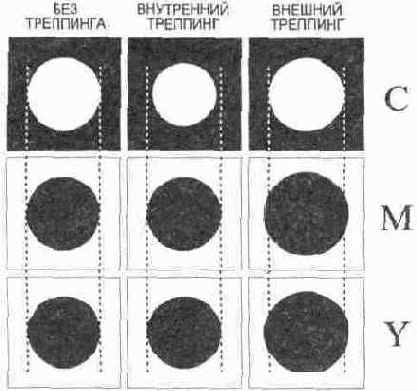

Рис. 11.24.
Цветоделенные формы с проделанным треппингом
Таблица 11.1.
Зависимость величины треппинга отлиниатуры печати
В большинстве случаев треппинг значительно улучшает вид иллюстрации, но возможны и исключения. Приведенный нами пример как раз попадает в этот разряд! Наложение голубого цвета фона на красный цвет круга даст черный цвет. Следовательно, в результате треппинга красный круг получит черную обводку, которую трудно назвать незаметной. Поскольку CorelXARA не показывает результат наложения красок, в процессе выполнения треппинга вам придется в каждом случае самостоятельно определять, улучшит ли это вид иллюстрации.
Кое-какую проверку внешнего вида области наложения красок при треппинге и наложении можно устроить с помощью режима прозрачности Stained Glass, примененного к одному из объектов. Значение прозрачности при этом устанавливается равным 0. Тогда при нахождении объекта на белом фоне его цвет остается неизменным. При наложении же его на другие объекты вы можете наблюдать эффект смешивания краски объекта с краской подложки. Этот же способ можно порекомендовать для проверки эффекта воздействия на иллюстрацию тонированной бумаги. Нулевую прозрачность типа Stained Glass можно задать ярким и светлым объектам, а в качестве фона страницы установить предполагаемый цвет бумаги.
