Выбор типа фигуры
Кнопки типа фигуры определяют, что именно будет построено. Они действуют и на созданные ранее объекты, меняя их вид.
Create polygons.
Режим создания многоугольников, активный по умолчанию. Если щелкнуть на кнопке при выделенном круге или эллипсе, то он превратится в многоугольник. Эта кнопка автоматически становится активной, если на рисунке выделен многоугольник, информируя пользователя о типе выделенного примитива.
Create ellipses. Если эта кнопка нажата, инструмент QuickShape создает круги и эллипсы (рис. 3.31, а). Она становится активна и при выделенном на рисунке эллипсе, отображая тип фигуры. Если щелкнуть на
кнопке при активном многоугольнике .i эллипс (рис. 3.31, б).
Рис. 3.31.
Создание эллипса и превращение фигуры в эллипс
Starred shapes.
Кнопка доступна только при нажатой кнопке Create polygons. Это режим создания звезд из многоугольников. Если в документе выделен многоугольник, то щелчок на этой кнопке превратит его в звезду с числом лучей, равным количеству углов исходного многоугольника (рис. 3.32, б). Обратите внимание, что число узлов при этом удваивается. Если кнопка Starred shapes нажата без выделенных объектов, то по умолчанию с этого момента все новые многоугольники будут иметь форму звезд (рис. 3.32, а).

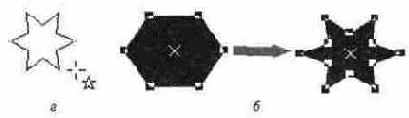

Рис. 3.32.
Создание звезды и превращение фигуры в звезду
Если подвести курсор к многоугольнику или звезде и выполнить двойной щелчок мышью на его центре, то фигура превратится в эллипс. Еще один двойной щелчок вернет ее в исходное состояние. При этом информация о "звездообразности" и числе сторон (лучей) сохраняется. Еще один двойной щелчок совершит обратное превращение.
